Fabricante y Proveedor de Arneses de Cables para Chasis

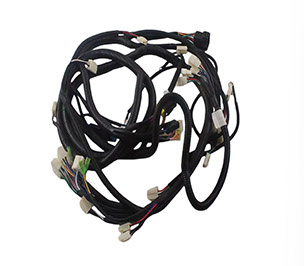

Descripción General del Arnés de Cables para Chasis
El arnés de cables para chasis funciona como el sistema nervioso eléctrico central de un chasis de vehículo, transportando conexiones de alimentación y señal a través de los cuatro módulos centrales del chasis: transmisión, conducción, frenado y dirección. Debido a que estos recorridos pasan cerca de fuentes de calor, piezas móviles y salpicaduras de la carretera, el arnés debe diseñarse para durabilidad mecánica y resistencia ambiental en lugar de tratarse como un simple conjunto de cables.
Dongguan Songyuan Technology Co., Ltd. fabrica arneses de cables para chasis en nuestra propia fábrica en Dongguan, China. Fundada en 2017, operamos una instalación de 2,000 sqm con 60 empleados en cuatro zonas: un taller de producción de arneses, un taller de dibujo y extrusión, un área de inspección de calidad y un área de almacenamiento y envío. Nuestros ingresos anuales son de aproximadamente 20 million CNY, con un crecimiento promedio anual de ventas de alrededor del 20%. Fabricamos y vendemos cables electrónicos, cables para almacenamiento de nueva energía, cables de alimentación blindados, cables planos, cables planos de colores y arneses de cables para electrónica de consumo, control industrial, médico, almacenamiento de energía, nueva energía y aplicaciones de energía de hidrógeno, así como ensamblajes de cables de grado militar.
Con base en Dongguan, suministramos soluciones de arneses de cables a clientes en todo el Sudeste Asiático. Exhibimos en NCH2025, la Exposición Internacional de Conectores de Nueva Energía y Tecnología de Procesamiento de Arneses de Cables de Shanghái.
Características Principales
Fuerte resistencia a entornos hostiles. El arnés de chasis está construido para seguir funcionando a través de vibraciones, variaciones de temperatura, humedad y abrasión mecánica. La selección de materiales se adapta a la posición real de recorrido en el chasis.
Selección de conductores por zona de recorrido. El cuerpo principal del arnés utiliza cable de cobre estañado. Las áreas críticas, como los recorridos cerca del tubo de escape y el sistema de frenos, utilizan cable de polietileno reticulado XLPE resistente a altas y bajas temperaturas. Algunas secciones de alta temperatura se actualizan a cable de PTFE Teflon.
Conectores impermeables y sellados. Los conectores se especifican como impermeables y sellados, con un nivel de protección uniforme de IP67 o superior. Algunas piezas críticas utilizan conectores de protección de limpieza a alta presión de nivel IP69K para áreas expuestas a lavado o limpieza a alta presión.
Estructura protectora de doble capa. El arnés utiliza una construcción de doble capa: una capa interna envuelta en tubo corrugado retardante de llama, y una capa externa complementada con tubo trenzado resistente al desgaste. Esta combinación proporciona protección contra la abrasión mientras mantiene el rendimiento retardante de llama.
Componentes de fijación de grado automotriz. El recorrido se asegura con bridas de nailon de grado automotriz, clips de chapa metálica, ojales de goma y herrajes similares, manteniendo el arnés en posición y alejado de bordes afilados y piezas móviles.
Especificaciones
| Parámetro | Especificación |
|---|---|
| Material del conductor (cuerpo principal) | Cable de cobre estañado |
| Material del conductor (áreas críticas) | Cable de polietileno reticulado XLPE resistente a altas y bajas temperaturas |
| Material del conductor (secciones de alta temperatura) | Actualización a cable de PTFE Teflon |
| Tipo de conector | Conectores impermeables y sellados |
| Nivel de protección del conector | IP67 o superior, uniforme; conectores de protección de limpieza a alta presión de nivel IP69K para algunas piezas críticas |
| Estructura protectora | Doble capa: tubo corrugado retardante de llama (interno) más tubo trenzado resistente al desgaste (externo) |
| Componentes de fijación | Bridas de nailon de grado automotriz, clips de chapa metálica, ojales de goma |
| Módulos de chasis cubiertos | Transmisión, conducción, frenado, dirección |
| Certificados | Certificados disponibles a solicitud |
Las configuraciones adicionales más allá de la tabla anterior se definen según el dibujo del proyecto y los requisitos de la aplicación. Por favor, contacte a nuestro equipo de ingeniería para confirmar la construcción correcta para sus condiciones de recorrido.
Aplicaciones
Los arneses de cables para chasis de WireHarnessMaker se utilizan dondequiera que un chasis requiera distribución eléctrica confiable a través de los módulos de transmisión, conducción, frenado y dirección. El despliegue típico incluye sistemas de chasis automotrices y otras plataformas de vehículos que necesitan conectores sellados y recorridos resistentes a la abrasión.
Más allá de los programas de chasis automotrices, nuestra capacidad de fabricación de arneses admite líneas de productos relacionadas, como ensamblajes de arneses de cables automotrices y construcciones de arneses de cables para motor, junto con arneses para control industrial, almacenamiento de energía, nueva energía, energía de hidrógeno, electrónica de consumo, equipos médicos y ensamblajes de cables de grado militar.
Si su proyecto involucra zonas de alta temperatura cerca de componentes de escape o frenado, o áreas limpiadas con agua a alta presión, indíquenoslo durante la consulta para que la selección de conductor y conector pueda adaptarse a esas condiciones.
Personalización y Pedidos
Cada arnés de chasis que producimos se construye según los dibujos del cliente o una especificación definida conjuntamente. La personalización cubre el tipo de conductor, la selección de conector y el nivel de sellado, el tubo protector y el trenzado, los herrajes de fijación, la disposición de ramales y el etiquetado.
Para la programación, la creación de prototipos para especificaciones estándar se indica en 48 horas. Las cantidades de pedido son flexibles: las corridas de prototipos pueden comenzar desde 100 pcs, y la producción en volumen desde 1,000 pcs. La producción en masa de arneses de este tipo generalmente toma de 15 a 25 días desde la confirmación del pedido; el cronograma exacto se confirma con cada cotización, según el dibujo final y la cantidad.
La estructura de nuestra fábrica — dibujo y extrusión, producción de arneses, inspección de calidad, y almacenamiento y envío bajo un mismo techo — admite un control de proceso consistente desde el cable en bruto hasta el ensamblaje terminado. Certificados disponibles a solicitud.
Para avanzar, envíe su dibujo, lista de conectores, cantidad y cronograma objetivo. Nuestro equipo revisará la especificación y responderá con una cotización.
Hable con un Ingeniero Sobre Su Arnés de Chasis
Ya sea que esté desarrollando una nueva plataforma de chasis o abasteciendo un arnés existente, podemos revisar sus requisitos y proponer una construcción que se adapte a su entorno de recorrido.
- Solicitar una Cotización: [email protected]
- Teléfono / WhatsApp: +86 13632743143
- Dirección: No. 26 Fumin Road, Houjie Town, Dongguan City
- Obtenga una Cotización Personalizada para corridas de prototipos o producción en volumen
Envíenos sus especificaciones hoy y nuestro equipo de ingeniería hará seguimiento con precios y plazo de entrega.
