Fabricante y Proveedor de Línea de Adquisición de Señal para Almacenamiento de Energía
Descripción General de la Línea de Adquisición de Señal

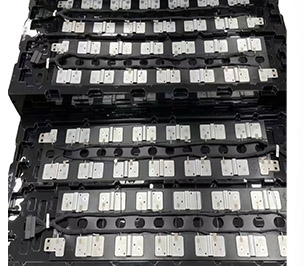

La línea de adquisición de señal para almacenamiento de energía de Dongguan Songyuan Technology Co., Ltd. (WireHarnessMaker) está diseñada para la adquisición de datos centrales en sistemas de baterías de nueva energía. Su propósito principal es capturar con precisión el voltaje individual de cada celda de batería, la temperatura del módulo, el estado de ecualización y las señales de comunicación CAN/LIN. Este arnés de cables conecta módulos de batería y plataformas BMS, permitiendo una transmisión de señal confiable en aplicaciones de almacenamiento de energía y nueva energía.
Como fabricante y proveedor, atendemos a clientes en el sudeste asiático y exhibimos en NCH2025 (Exposición Internacional de Conectores de Nueva Energía y Tecnología de Procesamiento de Arnés de Cables de Shanghái). Fundada en 2017, la empresa opera una fábrica propia de 2,000 m² con 60 empleados y alrededor de 20 millones CNY de ingresos anuales, con un crecimiento anual promedio de ventas de aproximadamente 20%. La fábrica incluye cuatro zonas: taller de producción de arneses, taller de dibujo/extrusión, área de inspección de calidad y área de almacenamiento y envío. Fabricamos y vendemos cables electrónicos, cables para almacenamiento de nueva energía, cables de alimentación blindados, cables planos, cables planos de colores y arneses de cables para electrónica de consumo, control industrial, médico, almacenamiento de energía, nueva energía y aplicaciones de energía de hidrógeno, así como ensamblajes de cables de grado militar.
Características Principales
- Recolección precisa de datos, sin desviación de datos.
- Fuerte antiinterferencia, adaptable a entornos complejos.
- Diseñado para la adquisición de datos centrales en sistemas de baterías de nueva energía.
- Captura el voltaje individual de cada celda de batería, la temperatura del módulo, el estado de ecualización y las señales de comunicación CAN/LIN.
- Personalizable para diversas plataformas BMS e interfaces de paquetes de baterías convencionales.
- Fabricado en fábrica con zonas dedicadas de producción de arneses, dibujo/extrusión, inspección de calidad y almacenamiento y envío.
- Certificados disponibles bajo solicitud
Especificaciones
La siguiente referencia de especificaciones refleja las dimensiones de personalización disponibles para esta línea de adquisición de señal para almacenamiento de energía. Proporcione la definición de pines de la interfaz BMS y el nivel de voltaje del paquete de baterías para garantizar una coincidencia de señal sin errores.
| Dimensión de Personalización | Opciones y Requisitos Disponibles |
|---|---|
| Compatibilidad con BMS | Compatible con diversas plataformas BMS e interfaces de paquetes de baterías. Se requiere la definición de pines de la interfaz BMS y el nivel de voltaje del paquete de baterías para garantizar una coincidencia de señal sin errores. |
| Longitud del Cable | Longitud <0.3m requiere espaciado de terminal optimizado para evitar interferencia de señal; se recomiendan cables con blindaje mejorado para longitud >10m. |
| Conductor y Cubierta | 24AWG~16AWG Cobre Estañado / Cobre Plateado. Cubierta de PVC / Silicona / PTFE. Cubierta de silicona para entornos de baja temperatura (por debajo de -40 degC); PTFE para condiciones corrosivas; PVC rentable para escenarios estándar. |
| Terminal y Conector | Terminales IDC para cableado masivo eficiente; conectores a prueba de explosiones obligatorios para paquetes de baterías de alto voltaje (>600V). |
| Blindaje y Protección | Blindaje de doble capa recomendado para escenarios cerca de motores o inversores para reducir la interferencia electromagnética (EMI); se requiere actualización de protección IP67 para paquetes de baterías en exteriores. |
| Extensión de Función | Agregar Interfaz de Sensor de Temperatura / Derivación de Señal de Balanceo / Cable de Comunicación CAN. Modelo de sensor, cantidad y posición de derivación a especificar; el cable de comunicación debe ser compatible con el protocolo de comunicación BMS. |
| Marcado | Número de módulo de batería personalizado / tipo de señal / marcado de seguridad. Marcado láser gratuito para pedidos al por mayor (50 juegos o más) con etiquetas como "Recolección de Voltaje" / "Detección de Temperatura" para facilitar la instalación y el mantenimiento. |
| Empaque | Empaque individual por juego / empaque masivo a prueba de humedad / empaque antiestático. Entrega estándar con empaque individual a prueba de humedad; empaque antiestático opcional para coincidencia de BMS de precisión para prevenir daños electrostáticos a los componentes durante el transporte. |
Aplicaciones
Esta línea de adquisición de señal para almacenamiento de energía se utiliza en sistemas de baterías de nueva energía, paquetes de baterías de almacenamiento de energía y proyectos de integración BMS. Admite adquisición de voltaje, detección de temperatura, reporte de estado de ecualización y comunicación CAN/LIN. Los entornos adecuados incluyen entornos eléctricos complejos, paquetes de baterías de alto voltaje, paquetes de baterías en exteriores e instalaciones cerca de motores o inversores donde la reducción de EMI es importante. Debido a que el cable se puede personalizar con diferentes conductores, cubiertas, conectores, blindaje y marcado, se puede adaptar a diversas plataformas BMS e interfaces de paquetes de baterías convencionales. Las extensiones de función adicionales, como una interfaz de sensor de temperatura, derivación de señal de balanceo o cable de comunicación CAN, permiten que el arnés coincida con requisitos específicos de gestión de batería.
Para ensamblajes relacionados, consulte nuestra categoría Arnés de Cableado para Almacenamiento de Nueva Energía y la Línea de Adquisición de Señal para Baterías de Nueva Energía.
Personalización y Pedido
El pedido de una línea de adquisición de señal para almacenamiento de energía comienza con la definición de pines de la interfaz BMS y el nivel de voltaje del paquete de baterías. Para extensiones de función, especifique el modelo del sensor, la cantidad de derivaciones y la posición. Los requisitos del cable de comunicación deben ser compatibles con el protocolo de comunicación BMS. El marcado puede incluir número de módulo de batería, tipo de señal y marcado de seguridad; el marcado láser gratuito se indica para pedidos al por mayor de 50 juegos o más con etiquetas como "Recolección de Voltaje" y "Detección de Temperatura". Las opciones de empaque incluyen empaque individual por juego, empaque masivo a prueba de humedad y empaque antiestático. La entrega estándar viene con empaque individual a prueba de humedad; el empaque antiestático es opcional para coincidencia de BMS de precisión para prevenir daños electrostáticos durante el transporte.
De acuerdo con la información de pedido proporcionada, la creación de prototipos para especificaciones estándar se indica en 48 horas. Hay cantidades de pedido flexibles disponibles: ejecuciones de prototipo desde 100 pcs, y producción en volumen desde 1,000 pcs. La producción en masa de líneas de este tipo generalmente toma de 15 a 25 días desde la confirmación del pedido; el cronograma exacto se confirma con cada cotización. Certificados disponibles bajo solicitud. Para discutir su proyecto, Hable con un Ingeniero o solicite una cotización.
Solicitar una Cotización
Contacte a WireHarnessMaker para solicitar una cotización para su línea de adquisición de señal para almacenamiento de energía. Ya sea que necesite cantidades de prototipo desde 100 pcs o producción en volumen desde 1,000 pcs, nuestro equipo puede revisar su compatibilidad con BMS, longitud del cable, conductor y cubierta, terminal y conector, blindaje y protección, extensión de función, marcado y requisitos de empaque. Obtenga una Cotización Personalizada y confirme las especificaciones para su sistema de baterías de nueva energía.
Consulte también nuestro arnés de adquisición de señal para baterías para la recolección de señales del lado del BMS en sistemas de almacenamiento de energía.
