Fabricant & Fournisseur de Câbles d'Alimentation de Servomoteur

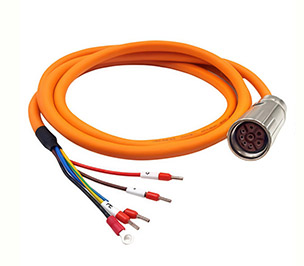

Aperçu du câble d'alimentation de servomoteur
Un câble d'alimentation de servomoteur est l'artère de transmission d'énergie entre le servomoteur et le servovariateur. Sa fonction principale est de transporter l'alimentation triphasée AC (ou DC) nécessaire au fonctionnement du moteur, ce qui rend le dimensionnement du conducteur, le choix de la gaine et la qualité de la terminaison déterminants pour la stabilité de tout un axe de mouvement. Un conducteur sous-dimensionné ou un sertissage médiocre se traduit rapidement par une perte de couple, une accumulation de chaleur ou une alarme de variateur intermittente.
Dongguan Songyuan Technology Co., Ltd. fabrique des câbles d'alimentation de servomoteur personnalisés dans notre propre usine de 2 000 m² à Houjie Town, Dongguan City. Fondée en 2017 et employant environ 60 personnes, nous produisons des fils électroniques, des câbles d'alimentation blindés, des câbles plats et des faisceaux de câbles pour le contrôle industriel, l'électronique grand public, le stockage d'énergie, la nouvelle énergie et les applications d'énergie hydrogène, ainsi que des assemblages de câbles de qualité militaire. Les assemblages de câbles d'alimentation de servomoteur font partie de notre gamme de contrôle industriel — parcourez la catégorie complète faisceaux de câbles de contrôle industriel pour des fabrications associées.
Chaque assemblage est réalisé selon la puissance du moteur, l'espacement d'installation moteur–variateur, l'interface du connecteur et l'environnement de routage du client. Vous spécifiez la section du conducteur, le matériau de la gaine, le type de connecteur et les accessoires ; nous coupons, sertissons, assemblons et inspectons selon votre plan. Vous pouvez également consulter notre profil d'entreprise sur la page d'accueil avant d'envoyer vos plans.
Caractéristiques principales
- Sept sections de conducteur — 1,0 mm², 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm² et 16 mm², couvrant tout, des axes de servomoteur compacts aux variateurs haute puissance.
- Guide de sélection de puissance moteur — 1,0–1,5 mm² pour moteurs de 0,1–0,75 kW ; 2,5–4 mm² pour moteurs de 1,5–5 kW ; 10–16 mm² pour moteurs de 10–30 kW.
- Quatre familles de gaines — PUR pour les scénarios mobiles, XLPE pour les environnements à haute température, PVC résistant à l'huile pour les environnements industriels généraux, et gaine blindée pour les exigences de protection renforcée.
- Trois solutions de terminaison — connecteurs d'aviation MS3108A et M23, bornes à sertir OT/UT, et connecteurs rapides.
- Connecteur d'aviation avec conception à détrompage et mécanisme de verrouillage — préféré pour les équipements industriels où les vibrations et les déconnexions accidentelles sont des risques réels.
- Option borne à sertir pour installation fixe — un choix pratique lorsque les ports moteur et variateur restent statiques.
- Ingénierie adaptée à la distance — la taille du conducteur est adaptée à l'espacement d'installation moteur–variateur, avec des conducteurs plus épais recommandés pour les longues distances (plus de 5 m).
- Écosystème d'accessoires — gaines isolantes, clips de fixation, capuchons antipoussière de connecteur et colliers de blindage améliorent la stabilité d'installation et les performances de protection.
Spécifications
| Élément | Options |
|---|---|
| Section du conducteur | 1,0 / 1,5 / 2,5 / 4 / 6 / 10 / 16 mm² |
| Correspondance puissance moteur | 0,1–0,75 kW → 1,0–1,5 mm² ; 1,5–5 kW → 2,5–4 mm² ; 10–30 kW → 10–16 mm² |
| Gaine | PUR (scénarios mobiles) ; XLPE (environnements à haute température) ; PVC résistant à l'huile ; blindée (protection renforcée) |
| Connecteurs | Connecteur d'aviation MS3108A / M23, borne à sertir OT/UT, connecteur rapide |
| Recommandation connecteur | Connecteur d'aviation avec conception à détrompage + mécanisme de verrouillage préféré pour les équipements industriels ; borne à sertir en option pour installation fixe |
| Recommandation de longueur | Adaptée à l'espacement d'installation moteur–variateur ; conducteurs plus épais recommandés pour les longues distances supérieures à 5 m |
| Accessoires | Gaines isolantes, clips de fixation, capuchons antipoussière de connecteur, colliers de blindage |
| Base de fabrication | Plan client — conducteur, gaine, longueur, connecteur et marquage |
| Certificats | Certificats disponibles sur demande |
Applications
Les câbles d'alimentation de servomoteur sont utilisés partout où un servomoteur doit être alimenté de manière fiable par son variateur. Les installations typiques comprennent les équipements industriels avec connecteurs d'aviation, les armoires fixes et les châssis de machines utilisant des bornes à sertir, et les machines à axes mobiles où une gaine PUR maintient le câble flexible en mouvement. Lorsque la chaleur ambiante est la principale préoccupation, la gaine XLPE est le choix habituel, et lorsque des contraintes mécaniques sont attendues, une gaine blindée ajoute une protection renforcée.
Parce que le câble n'est qu'une moitié d'un axe fonctionnel, la plupart des clients le commandent avec le faisceau de signal côté variateur. Notre ligne de contrôle de servovariateur Mitsubishi CN1 est couramment devisée avec ce câble d'alimentation afin que les connexions d'alimentation et de contrôle correspondent en longueur, style de connecteur et routage. Que le produit final soit une armoire de contrôle industriel, un équipement d'automatisation ou un axe de mouvement en cours de rénovation, les mêmes règles s'appliquent : bonne taille de conducteur, bonne gaine, bonne terminaison.
Personnalisation & Commande
Chaque câble d'alimentation de servomoteur que nous fournissons est fabriqué sur commande. Envoyez-nous la puissance nominale du moteur, l'espacement d'installation moteur–variateur ou la longueur de câble requise, l'interface de connecteur aux deux extrémités, et l'environnement de routage (fixe, mobile, haute température ou protection renforcée). À partir de là, nous confirmons la section du conducteur, le matériau de la gaine, le type de connecteur et l'ensemble d'accessoires, puis préparons un plan et un devis pour approbation.
Délais de livraison. Le délai de livraison de prototypage est de 48 heures pour les spécifications standard. Les commandes personnalisées impliquant des connecteurs spéciaux, une gaine blindée ou de grandes sections de conducteur nécessitent une confirmation avant qu'une date de prototype ne soit fixée, car ces éléments dépendent de la disponibilité des matériaux et de l'outillage. Les quantités de commande sont flexibles — les séries de prototypes à partir de 100 pcs, et la production en volume à partir de 1 000 pcs. La production de masse est généralement expédiée en 15–25 jours après approbation de l'échantillon.
Ce qu'il faut inclure dans votre demande. Puissance nominale du moteur en kW, longueur de câble ou espacement d'installation, taille du conducteur si déjà fixée, préférence de gaine, types de connecteurs pour les extrémités moteur et variateur, exigences d'accessoires, quantité annuelle prévue, et toute instruction d'étiquetage ou d'emballage. Les plans, les photos du câble existant, ou un échantillon envoyé à notre usine constituent tous des points de départ valables.
Qualité et documentation. Les assemblages sont produits dans notre atelier de faisceaux de câbles et contrôlés dans notre zone d'inspection dédiée avant emballage dans l'entrepôt et la zone d'expédition. Certificats disponibles sur demande.
Prêt à obtenir le prix de votre câble d'alimentation de servomoteur ? Demandez un devis personnalisé ou parlez à un ingénieur — envoyez votre plan, la puissance du moteur et la quantité cible à [email protected], et notre équipe reviendra avec une proposition de fabrication, le calendrier de prototypage et la tarification en volume.
