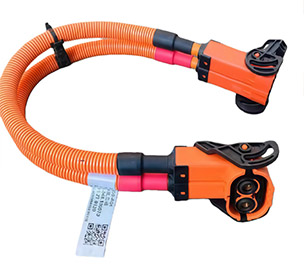

Conjunto de fios e cabos de alta tensão para veículos de nova energia

Fabricante e Fornecedor de Conjunto de Cabos EV de Alta Tensão

Visão Geral do Conjunto de Fios e Cabos de Alta Tensão

A Dongguan Songyuan Technology Co., Ltd. é fabricante e fornecedora de conjuntos de cabos EV de alta tensão para veículos de nova energia, fundada em 2017 e operando em uma fábrica própria de 2.000 m² em Dongguan, China. Nossa linha de conjuntos de cabos EV de alta tensão é construída em torno de duas prioridades: segurança de alta tensão que permanece em conformidade e atualizada, e durabilidade em nível veicular que resiste a condições operacionais severas. Esses conjuntos conduzem energia entre baterias, inversores e outros nós de alta tensão em modelos EV mainstream, e são produzidos em nossa oficina dedicada de produção de chicotes, ao lado de nossa oficina de trefilação/extrusão, área de inspeção de qualidade e zona de armazenagem e expedição.

Atendemos clientes em eletrônicos de consumo, controle industrial, médico, armazenamento de energia, nova energia e aplicações de energia de hidrogênio, incluindo conjuntos de cabos de nível militar. Nossa equipe de 60 funcionários sustenta aproximadamente 20 milhões de CNY em receita anual, com cerca de 20% de crescimento médio anual de vendas, e expusemos na NCH2025, a Exposição Internacional de Conectores de Nova Energia e Tecnologia de Processamento de Chicotes Elétricos de Xangai. Certificados disponíveis sob solicitação.

Principais Características

Especificações

As dimensões de personalização a seguir definem o envelope de construção deste conjunto de cabos EV de alta tensão. As especificações finais são confirmadas com base no seu modelo de veículo, desenho de layout do sistema de energia e especificações de interface.

Compatibilidade com Veículo e Sistema

Compatível com modelos EV mainstream e sistemas de energia correspondentes de 30kW~300kW e diversas interfaces de bateria/inversor. Um modelo de veículo, desenho de layout do sistema de energia e especificações de interface são necessários para garantir compatibilidade precisa com o sistema de alta tensão do veículo.

Tensão, Corrente e Bitola do Condutor

Tensão: DC 600V~2000V. Corrente: 50A~800A. Bitola do condutor: 6mm²~150mm². Um condutor de 50mm² é recomendado para veículos de alta potência acima de 200kW, e o aumento da bitola do condutor é necessário para distâncias extra-longas além de 8m para reduzir a perda de energia.

Material e Proteção

Condutor: cobre estanhado / cobre nu / cobre prateado. Capa: XLPE / TPU / Teflon. Nível de proteção: IP67~IP68. A proteção IP68 é adequada para cenários de travessia frequente de água, a capa de TPU é adequada para regiões de baixa temperatura abaixo de -40°C, e o Teflon é adequado para ambientes com contaminação severa por óleo.

Conector e Terminal

Conectores: alta tensão selado / à prova de explosão / conexão rápida. Terminais: crimpagem de alta tensão / placa a placa. Conectores à prova de explosão são adequados para sistemas de alta tensão acima de 1000V, conectores de conexão rápida são adequados para cenários de manutenção frequente, e terminais de crimpagem são adequados para montagem em volume.

Função Integrada

Integrar fusível de sobrecorrente / módulo de detecção de tensão / componente de filtro EMC. A corrente nominal do fusível e o protocolo de sinal do módulo de detecção devem ser especificados, e os componentes de filtro devem atender aos requisitos de compatibilidade eletromagnética (EMC) do veículo.

Layout e Comprimento

Comprimento: 1m~15m, suportando comprimentos diferenciados para múltiplos ramais. Layout: ramais de transmissão de energia personalizados conforme necessário. Um desenho de layout do chicote elétrico do veículo é necessário, e as posições dos ramais devem evitar peças móveis do chassi para prevenir danos por tração.

Marcação e Conformidade

Marcação personalizada de número do veículo / nível de tensão / aviso de alta tensão / conformidade. Marcação a laser gratuita para pedidos em volume (30 conjuntos ou mais) com etiquetas como "Perigo de Alta Tensão" ou "DC 1000V" para atender aos requisitos de inspeção de conformidade do veículo.

Embalagem

Embalagem individual à prova de umidade por conjunto / embalagem antiestática em volume / embalagem personalizada para exportação. A entrega padrão utiliza embalagem individual à prova de umidade, com embalagem antiestática opcional para correspondência de veículos de exportação para prevenir danos no transporte.

Aplicações

Esses conjuntos de cabos EV de alta tensão são usados onde a energia deve se mover com segurança e confiabilidade em alta tensão por toda a plataforma do veículo. Isso inclui conexões de bateria e inversor, ramais de transmissão de energia entre nós de alta tensão e outros trechos de alta tensão em modelos EV mainstream e principais plataformas EV. As mesmas opções de durabilidade e proteção também atendem programas adjacentes em armazenamento de energia, nova energia e energia de hidrogênio, onde conjuntos de energia selados e protegidos são necessários em condições exigentes.

Se o seu programa envolve fiação do lado de carregamento em vez de distribuição interna de energia de alta tensão, veja nosso conjunto de chicote elétrico de soquete de carregamento AC de veículo de nova energia. Para a linha completa de construções relacionadas, visite nossa página de categoria chicote elétrico de veículo de nova energia.

Personalização e Pedido

Cada conjunto de cabos EV de alta tensão é construído para o veículo, não para um número de catálogo. Para cotar com precisão, solicitamos seu modelo de veículo, desenho de layout do sistema de energia, especificações de interface e desenho de layout do chicote elétrico, juntamente com os requisitos de tensão, corrente, bitola do condutor, conector, terminal, proteção e função integrada para o seu programa.

Para especificações padrão, a prototipagem é declarada em 48 horas. As quantidades de pedido são declaradas como flexíveis, com execuções de protótipo a partir de 100 pcs e produção em volume a partir de 1.000 pcs. A produção em massa de conjuntos desse tipo geralmente leva de 15 a 25 dias a partir da confirmação do pedido; o cronograma exato é confirmado com cada cotação. Somos um fornecedor orientado à exportação, atendendo clientes em todo o Sudeste Asiático, e podemos discutir opções de embalagem de exportação para o seu mercado.

Fale com um Engenheiro Sobre Seu Conjunto de Cabos EV de Alta Tensão

Seja especificando um novo trecho de alta tensão, substituindo um fornecedor ou ampliando um programa existente, nossa equipe de engenharia pode revisar seus desenhos e recomendar opções de condutor, capa, conector e proteção que se adequem ao sistema de alta tensão do seu veículo.

CTA

Para projetos que também precisam de conexão de carregamento no lado do veículo, veja nosso chicote elétrico de soquete de carregamento EV.

Certificados disponíveis sob solicitação.

Solicite uma Cotação PersonalizadaFale com um Engenheiro
