Fabricante & Fornecedor de Cabo de Dados USB Personalizado

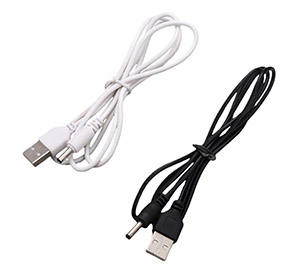

Visão Geral do Cabo de Dados USB
Um cabo de dados USB personalizado da WireHarnessMaker é projetado como um conjunto de conexão completo, e não como um cabo genérico de prateleira. A Dongguan Songyuan Technology Co., Ltd. fabrica esses chicotes de cabos para proporcionar carregamento eficiente e transmissão de dados em alta velocidade para celulares, tablets, computadores, dispositivos digitais, pequenos eletrodomésticos e equipamentos de controle industrial. Cada conjunto é produzido em nossa própria fábrica de 2.000 m² em Houjie Town, Dongguan, onde uma equipe de 60 funcionários opera quatro áreas dedicadas: produção de chicotes, trefilação e extrusão de fios, inspeção de qualidade e armazenagem e expedição.
Fundada em 2017, fabricamos chicotes elétricos e conjuntos de cabos para eletrônicos de consumo, controle industrial, médico, armazenamento de energia, nova energia e aplicações de energia de hidrogênio, bem como conjuntos de cabos de grau militar, e atendemos clientes em todo o Sudeste Asiático. Esse histórico importa para um produto como este: um cabo USB é tão confiável quanto a encordoamento de seus condutores, a disciplina de blindagem e a terminação de seus conectores, e esses são exatamente os processos que controlamos internamente. Compradores que buscam conjuntos de cabos completos para dispositivos acabados também podem consultar nossa linha de chicotes elétricos para eletrônicos de consumo, que cobre construções comparáveis para produtos manuais e de mesa.
Este cabo de dados USB está disponível com fornecimento de energia classificado em 5V/9V/12V/15V/20V sob o protocolo PD, com potência máxima de saída de 100W (20V/5A), juntamente com taxas de transmissão de dados de 480Mbps (USB2.0), 5Gbps (Gen1), 10Gbps (Gen2) e 40Gbps (USB4). A integridade elétrica é suportada por resistência de isolamento de ≥1000MΩ e tensão de suportabilidade de 500V AC por 1 minuto. Certificados disponíveis mediante solicitação.
Principais Características
- Desempenho de carregamento: tensões classificadas PD de 5V/9V/12V/15V/20V, potência máxima de saída 100W (20V/5A).
- Desempenho de dados: 480Mbps (USB2.0) / 5Gbps (Gen1) / 10Gbps (Gen2) / 40Gbps (USB4).
- Confiabilidade elétrica: resistência de isolamento ≥1000MΩ; tensão de suportabilidade 500V AC/1min.
- Qualidade do condutor: cobre estanhado encordoado ou cobre prateado com condutividade ≥98%.
- Construção flexível: núcleos de energia e dados encordoados projetados para alta flexibilidade e manuseio repetido.
- Capa durável: bainha de TPU ou trança de nylon resistente ao desgaste e anti-emaranhamento.
- Durabilidade do conector: carcaça de liga de zinco com terminais banhados a ouro com espessura de 5~15μm.
- Resistência mecânica: força de tração do fio ≥20N; resistência à flexão ≥5 milhões de vezes com raio de curvatura ≥8mm; vida útil de conexão ≥10.000 vezes; força de inserção/extração da interface 8~20N.
- Adaptabilidade ambiental: temperatura de operação -20℃~+85℃; temperatura de armazenamento -40℃~+105℃; teste de névoa salina 48h sem corrosão; grau de retardância de chama UL 94V0.
- Documentação: certificados disponíveis mediante solicitação.
Especificações
| Parâmetro | Especificação |
|---|---|
| Carregamento (protocolo PD) | Tensão nominal 5V/9V/12V/15V/20V; potência máxima de saída 100W (20V/5A) |
| Taxa de transmissão de dados | 480Mbps (USB2.0) / 5Gbps (Gen1) / 10Gbps (Gen2) / 40Gbps (USB4) |
| Resistência de isolamento | ≥1000MΩ |
| Tensão de suportabilidade | 500V AC/1min |
| Condutor | Cobre estanhado encordoado / cobre prateado (condutividade ≥98%) |
| Núcleo de energia | AWG#22~#24 (0,3~0,5mm²) |
| Núcleo de dados | AWG#28~#30 (0,08~0,14mm²) |
| Estrutura do fio | Núcleo de energia 16/0,16mm~24/0,16mm; núcleo de dados 7/0,16mm (encordoado, alta flexibilidade) |
| Camada de isolamento | FEP / PVC (resistente a alta temperatura, baixa perda) |
| Bainha | TPU / trança de nylon (resistente ao desgaste, anti-emaranhamento) |
| Diâmetro externo do isolamento | Núcleo de energia φ1,0mm~φ1,5mm |
| Diâmetro externo total do fio | φ3,0mm~φ5,0mm |
| Combinações comuns | USB-A macho → Type-C macho; Type-C macho → Type-C macho; USB-A macho → Micro-USB macho |
| Material da interface | Carcaça de liga de zinco + terminais banhados a ouro (espessura de banho de ouro 5~15μm) |
| Força de tração do fio | ≥20N |
| Resistência à flexão | ≥5 milhões de vezes (raio de curvatura ≥8mm) |
| Vida útil de conexão | ≥10.000 vezes |
| Força de inserção/extração da interface | 8~20N |
| Temperatura de operação | -20℃~+85℃ |
| Temperatura de armazenamento | -40℃~+105℃ |
| Teste de névoa salina | 48h, sem corrosão |
| Grau de retardância de chama | UL 94V0 |
Aplicações
Estes conjuntos de cabo de dados USB são usados sempre que um dispositivo precisa de carregamento estável, transferência de dados em alta velocidade sem interrupções ou expansão de dispositivos externos. Os produtos finais típicos incluem smartphones, tablets, laptops, discos rígidos externos, câmeras, impressoras e set-top boxes, bem como dispositivos digitais, pequenos eletrodomésticos e equipamentos de controle industrial. As funções comuns incluem transmissão de dados em alta velocidade, carregamento de dispositivos e expansão de dispositivos externos, como pen drives USB, teclados, mouses e monitores. Para construções de imagem industrial e visão de máquina, onde a integridade do sinal em uma tiragem fixa de cabo é crítica, nosso cabo de dados CameraLink para câmeras industriais é o conjunto mais apropriado.
Personalização & Pedido
Cada conjunto é construído conforme seu desenho: escolha a combinação de conectores (USB-A macho para Type-C macho, Type-C macho para Type-C macho, ou USB-A macho para Micro-USB macho), a bitola AWG do condutor e do núcleo de dados, a camada de isolamento, o material da bainha e o acabamento da capa, o comprimento total do cabo e o formato de etiquetagem e embalagem que sua linha exige. Informe-nos o dispositivo em que ele será conectado e como será roteado, e nossos engenheiros confirmarão a configuração correta antes do início da ferramentaria.
O prazo de entrega de prototipagem é de 48 horas para especificações padrão. As quantidades de pedido são flexíveis — corridas de protótipo a partir de 100 pcs, produção em volume a partir de 1.000 pcs — e a produção em massa geralmente é enviada em 15-25 dias. Certificados disponíveis mediante solicitação. Também recebemos compradores que precisam de construções relacionadas de fios e cabos; comece pela nossa página inicial para ver o escopo completo de fabricação.
Pronto para passar de uma amostra para um cabo de dados USB personalizado pronto para produção? Fale com um Engenheiro sobre sua tensão de carregamento, taxa de dados e requisitos de conector, ou Solicite uma Cotação com seus desenhos e volumes anuais. Fale conosco em [email protected].
